自作ルアーにセルロースセメントを使用していますが、硬化不良でカチ...

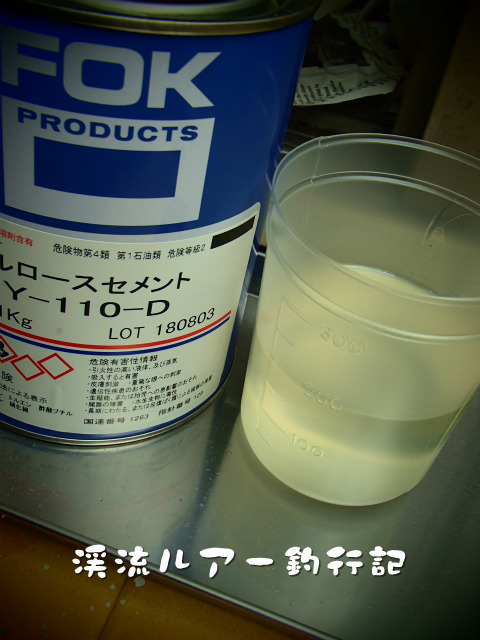

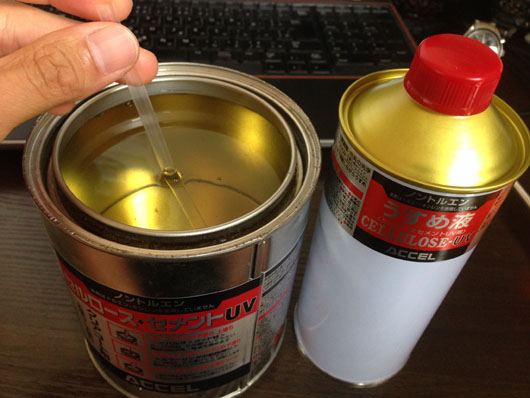

以前使っていたフェザーの製品（旧タイプのトルエン入り）では、それほどフィルムも剥がれることなく、 コーティングできていましたが、ここの製品でディッピングすると、フィルムが高確率で剥がれてきます。 あとは、湿度の高い季節だと、乾燥後に白濁が起きるわけですが、藤倉の物は、白濁も強いですね。 濃いからでしょうか・・・ 私の場合は、フェザーの旧製品の方が使いやすかったという印象ですが、現行品はノントルエンタイプに変更となっていて、 塗膜が柔らかくイマイチのようなので、評判の良い藤倉の製品を買ってみた次第です。 ですが、私の場合は色々と苦労しているといった状況なので、フィルム剝れに対する対策を考えてみました。 おそらく、フィルムが剥がれるのは、粘着面に溶剤が浸透して、粘着物を溶かしているからだと思います。 そして、藤倉の製品は、強い溶剤を多く含んでいるのか、はたまた濃いので厚塗りで乾燥が遅いのか、 結果として溶かされる効果が強く出ていて、フィルム剥がれが発生しやすいのだと思います。 改善するには ・樹脂を溶かしにくい弱い溶剤で薄める。 ・乾燥速度を上げて、フィルムが剥がれる前に、溶剤を揮発させてしまう。 といった事を考えてみました。 表の内容を簡単に書いておくと、 まずはアニリン点 素人の調査ではリストに載せた全ての溶剤のデータを見つけられず「？」が多いですが、 アニリン点が樹脂を溶かす溶解力の強さの指標の一つです。 その数値が低い程、平たく言って強い溶剤で、感覚的な所とも合ってきていますが、トルエンは結構強いようです。 その他の溶剤は、多くが歯抜けデータになってしまいましたが、感覚的に、酢酸エチル、酢酸ブチル当たりはキシレンくらい、 メタノール、2-プロパノール、エタノールはシクロヘキサノンよりも弱いか、同じくらいではと思います。 なので、トルエンさえ避ければ、基本的に溶剤としての侵す作用は弱くなると思います。 次に乾燥速度 沸点、蒸発熱なども一緒に調べたので、載せてはいますが、結局は蒸発速度が乾燥速度になると思うので、蒸発速度の数値だけみて 考えればよいと思います。 速く乾燥させたいのであれば、酢酸エチルがダントツで速そうです。 続いてメタノール、トルエンあたりです。 なお、蒸発速度とは、こういった溶剤の世界では、酢酸ブチルを基準で1として、 それに対して、どの程度かという測定がされているみたいです。 今回は、フィルムを剥がれないようにしたいので、早く乾燥する事、樹脂への溶解作用が少ない事を目安に、 希釈する成分を考えました。 そうすると、溶解力の強いトルエンが除外されて、蒸発速度の高い酢酸エチルが良さそうです。 ただ、酢酸エチルとなると、趣味の道具としては入手が難しいです。 で、妥協して、メタノールを探すと、 燃料用アルコールとして薬局で売っています ということで、燃料用アルコールでの希釈を試してみる事にしました。 少し話がそれますが、今回やろうとしているのは、乾燥速度を上げながら希釈すること。 逆に白濁防止には、リターダーを加えて、 乾燥速度を下げるという対策を一般的には取られると思います。 リターダーの成分とは、シクロヘキサノンであり、 その蒸発速度も表に載せましたが、0. 2と非常に遅いです。 また、蒸発熱も他の溶剤より1割くらい少なくて冷えにくいです。 今回調べて分かった事なのですが、リターダーはベースの溶剤と比べると、 蒸発速度が10分の1程度に遅く、いくらか冷えにくいので白化防止に効果的なんですね。 なお、今回やろうとしているメタノールによる希釈は、リターダーとは全く逆の事をしているので、 湿度の高い時期には白濁が促進されると思われます・・・。 それはそれで個別に対策を、と思っています。 写真の物が買ってきた燃料用アルコールで、ケンエーというメーカーが製造しているものです。 この製品の成分は、メタノール76. これを飲むような人はいないと思いますが、エタノールではなく、メタノールは毒なので口に入れてはいけません。 この燃料用アルコールと、藤倉のセルロースセメントを1：1（2倍希釈）で混ぜて、薄めてディッピングに使うことにしました。 希釈の度合いは適当です。 うまくいけば、今後このあたりの希釈度合いも詰めた方が良いかもしれません。 1個のお試しでうまくいったので、まとめて作りました。 写真の通り、フィルムも剥がれず、塗膜もしっかりと硬化し、綺麗に仕上がりました。 剥がれ防止にはメタノールで希釈したセルロースはかなり有効でした。 今後はメタノール希釈を基本として、藤倉製セルロースセメントを使っていきたいと思います。 あと、私はエアブラシは使わないので分かりませんが、色付けした塗膜も侵しにくいのではと思います。 色流れ防止のためにも使えるのではないでしょうか。 [追加情報2] しばらくメタノール希釈したセルロースでコーティングしていましたが、過去に作ったルアーと良く見比べると、 若干曇っているような感じがしました・・・。 また、実釣で使っていると、強度も少し弱い感じがする・・・ 今更ですが、ちょっと塗膜の質が違うようです。 なので、作り方を変え、このメタノール希釈したセルロースは、最初の2回だけ使うことにしました。 最初だけ速乾性のセルロースでコーティングして、フィルムが剥がれる前に固定して、以降はリターダーで希釈したセルロースで通常通りディッピングしました。 リターダーとセルロースの希釈割合は2 リターダー :8 セルロ くらい。 こうすることで、最終仕上がりの塗膜は過去のものと同様かなり透明度が高く、強度も問題なさそうです。 ちょっと複雑になってしまいしたが、この方法に落ち着きそうです。 [追加情報3] 紆余曲折ありましたが、この方法に落ち着きました。
次の
